Naukowcy z Politechniki Opolskiej pomogli w operacji nowotworu
Naukowcy z Politechniki Opolskiej (PO) opracowali i wydrukowali model 3D żyły z guzem w środku. Zrobili to doskonale. Rzeczywisty model był nam potrzebny do dokładnego zwizualizowania guza, co pozwoliło prawidłowo zaplanować operację i jej zakres [patologiczna struktura ciągnęła się wewnątrz dużej żyły od serca aż po miednicę] – wyjaśnia prof. Grzegorz Oszkinis z Uniwersyteckiego Szpitala Klinicznego w Opolu.
Nieoczywista diagnoza
Prof. Marek Gierlotka, kierownik Oddziału Kardiologii Uniwersyteckiego Szpitala Klinicznego w Opolu i Kliniki Kardiologii Uniwersytetu Opolskiego, opowiada, że pacjentka została przyjęta do szpitala, bo w badaniu ultrasonograficznym stwierdzono obecność dużej, nieprawidłowej struktury wewnątrz serca, która sięgała daleko w dół, wewnątrz dużej żyły, aż na wysokość miednicy. Wstępna diagnoza w tomografii komputerowej wskazywała na zakrzep, tym bardziej że chora rok wcześniej miała zator tętnicy płucnej.
Ostatecznie przypadek okazał się o wiele bardziej skomplikowany, dlatego żeby wszystko ustalić i zaplanować leczenie, nawiązano współpracę z licznymi specjalistami: radiologami, patomorfologami, kardiochirurgami, chirurgami naczyniowymi, ginekologami i specjalistami od modelowania 3D z PO.
Wykonaliśmy dodatkowo rezonans magnetyczny i obraz, który zobaczyłam, okazał się bardziej skomplikowany. Okazało się, że mamy do czynienia z rozległym nowotworem rozpoczynającym się od narządów rodnych, który rozrastając się wewnątrz dużej żyły, sięgał aż do serca – wyjaśnia dr n. med. Katarzyna Sznajder, kierownik Zakładu Klinicznego Diagnostyki Obrazowej USK UO w Opolu.
Guz był tak duży, że odpowiednia objętość krwi nie dopływała do serca, przez co pacjentka nie tolerowała wysiłku i mdlała. Najpierw operatorzy zajęli się fragmentem guza od strony serca, a później usunięto przeważającą część nowotworu z miednicy i jamy brzusznej, czyli [z] narządów rodnych i żyły. W trakcie zabiegu chirurdzy wypreparowali żyłę główną dolną od żył biodrowych i nerkowych. Nacięli ją i usunęli całego guza.
Pomoc specjalistów od modelowania 3D
Pod względem merytorycznym pracami zespołu z PO kierowali prof. Jarosław Zygarlicki i prof. Mirosław Szmajda. Wobec wątpliwości co do dokładnej lokalizacji guza w żyle w oparciu o przeprowadzone w naszym zakładzie badania obrazowe, poprosiliśmy ich o opracowanie i wydrukowanie modelu 3D żyły z guzem w jej wnętrzu – wyjaśnia dr Sznajder.
Prof. Andrzej Cichoń (również z PO) tłumaczy, że prace składały się z 3 zasadniczych faz: 1) detekcji obrysów żyły i zmiany patologicznej na podstawie przekrojów TK, 2) komputerowego modelowania żyły i zmiany oraz 3) ostatecznego wydruku 3D.
Analiza ponad 1,5 tys. obrazów z tomografii komputerowej
Ponieważ planowany czas prac był bardzo krótki, zadania należało podzielić. Analizą ponad 1500 obrazów tomografii komputerowej zajęła się ekipa studentów inżynierii biomedycznej (Anna Wieczorek, Karolina Nowak, Wiktoria Krak, Aleksandra Kawiak i Szymon Nieckarz), doktorantów (mgr inż. Anna Froń i mgr inż. Mirosław Chyliński) i naukowców PO (dr inż. Łukasz Nagi i prof. Mirosław Szmajda).
Ze względu na złożoność zagadnienia i trudność interpretacji obrazów TK, szczególnie w przypadku badania zakontrastowanych żył, cały zespół został przeszkolony przez lek. med. Andrzeja Falbę, członka ekipy radiologów z USK, po czym w ciągu 3 dni (i nocy) zespół dokonał stosownych obrysów, zweryfikowanych finalnie przez dr. Falbę – relacjonuje prof. Szmajda.
Modelowanie komputerowe i ostateczny wydruk 3D
W drugiej fazie prac należało stworzyć wirtualny model przestrzenny żyły i patologicznej zmiany i zapisać w postaci umożliwiającej druk 3D (dla żyły, dla zmiany i dla całości). Zastosowaliśmy metody maszerujących sześcianów oraz triangulacji. Dzięki tym metodom zostały wygenerowane siatki trójkątów, które ostatecznie odwzorowały z zadaną dokładnością modele żyły oraz zmiany patologicznej. Następnie modele te posłużyły do przygotowania plików wejściowych do drukarki 3D - opowiada prof. Zygarlicki.

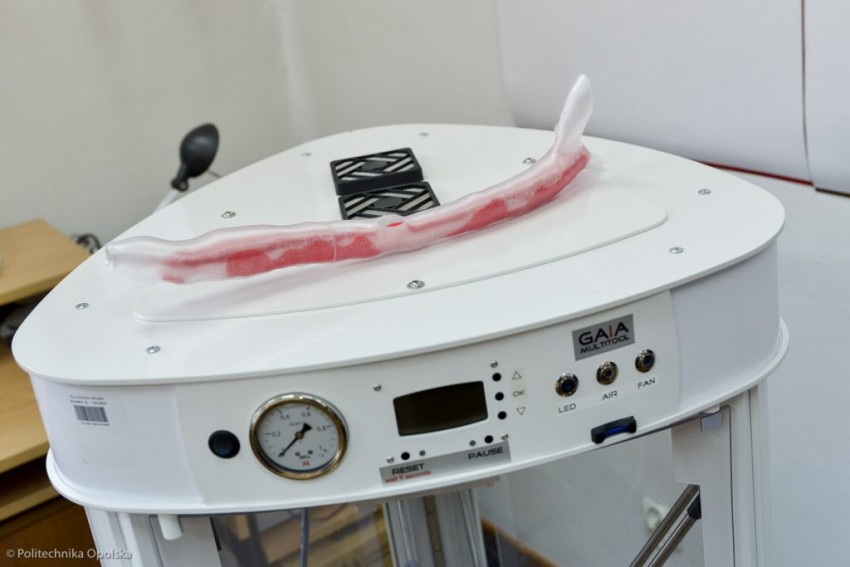

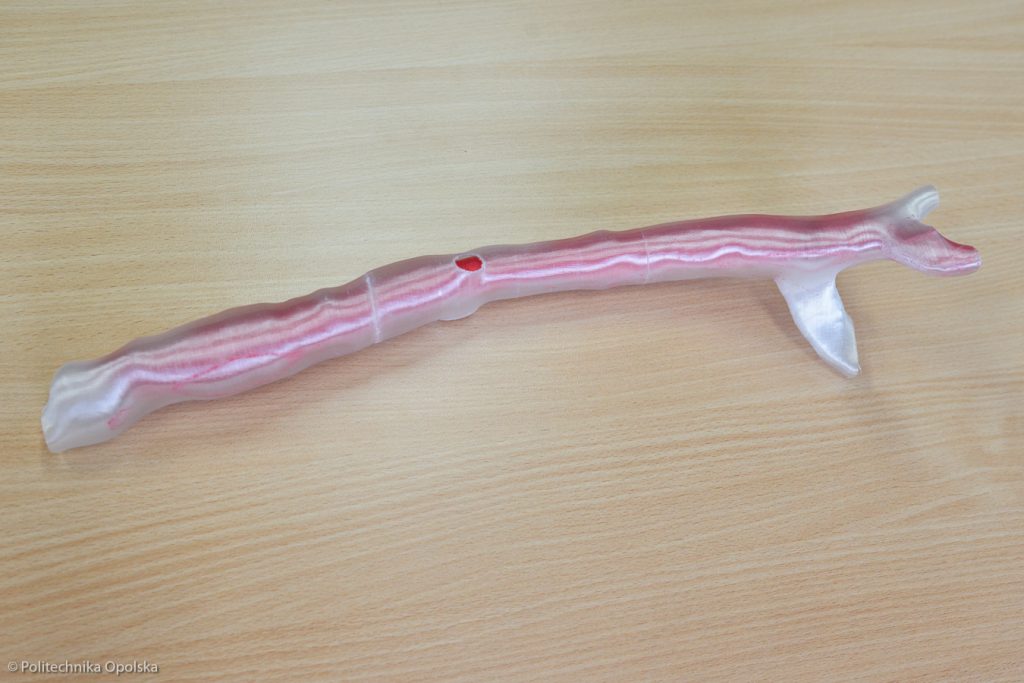

W 3. fazie drukowano fizyczny model, dobierając najpierw odpowiednie surowce do uzyskania nieprzezroczystej zmiany i przezroczystych ścian żyły.
Prof. Oszkinis podsumowuje, że po zabiegu nie wystąpiły żadne komplikacje. Stan pacjentki szybko się poprawiał. Została już wypisana do domu.
