Atomowy czujnik magnetyczny zbada serce
Naukowcy z amerykańskiego National Institute of Standards and Technology (NIST) i niemieckiego Physikalisch Technische Bundesanstalt (PTB) ocenili w warunkach bardzo zbliżonych do wymaganych podczas testów klinicznych przydatność atomowego czujnika magnetycznego do śledzenia pracy ludzkiego serca (Applied Physics Letters).
Dotąd czujnik badano głównie w laboratoriach. Najnowszy eksperyment miał miejsce w berlińskiej siedzibie PTB, w budynku z najlepszym na świecie ekranowaniem magnetycznym. Umożliwia ono zablokowanie pola magnetycznego Ziemi oraz innych zewnętrznych źródeł. Gwarantuje to uzyskanie wiarygodnych i precyzyjnych pomiarów.

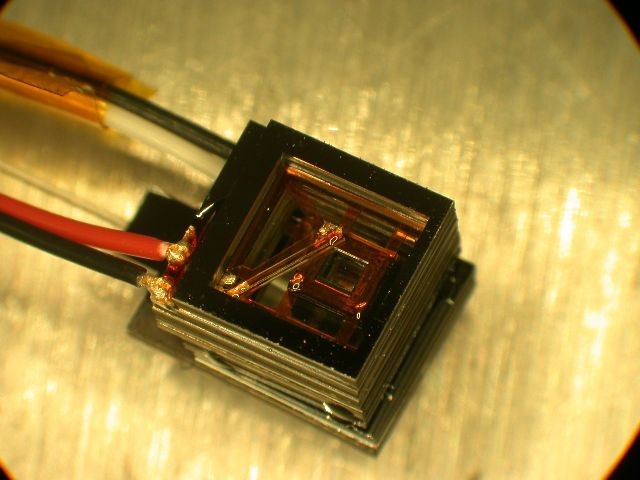

Czujnik stworzony przez specjalistów z NIST to de facto niewielkie pudełko, w którym znajduje się ok. 100 mld atomów rubidu w stanie gazowym (laser podczerwieni małej mocy) oraz elementy optyczne. Urządzenie zmierzyło unikatową sygnaturę magnetyczną serca w pikoteslach. Podczas przełomowego badania naukowcy umieszczali czujnik 5 mm nad lewą częścią klatki piersiowej leżącej na plecach osoby. Sensor wychwycił słaby, ale regularny wzorzec cyklu pracy serca. Utrwalono go także dzięki nadprzewodnikowemu interferometrowi kwantowemu SQUID (ang. superconducting quantum interference device) i następnie porównano oba zapisy. Okazało się, że miniczujnik NIST poprawnie zmierzył cykl i zidentyfikował wiele typowych cech. Choć wygenerował więcej zakłóceń interferencyjnych, zdobywa przewagę dzięki temu, że może pracować w temperaturze pokojowej. SQUID potrzebuje zaś temperatury -296 °C i drogiej aparatury wspierającej.
Czujnik magnetyczny skonstruowano w 2004 r., jednak dopiero 3 lata temu dodano do niego światłowód, który wykrywa sygnały świetlne pozwalające wnioskować o natężeniu pola magnetycznego. W okresie tym udało się również zminiaturyzować układ kontrolny.
Najnowsze badania wskazują, że minisensory znajdą zastosowanie w magnetokardiografii, stanowiącej uzupełnienie bądź alternatywę dla tradycyjnego ekg. Zapewniają one stabilność pomiaru na czas dziesiątych części sekundy, co bez wątpienia przyda się w rozwijanej dopiero magnetorelaksometrii (ang. magnetorelaxometry, MRX), mierzącej odmagnesowanie magnetycznych nanocząstek. MRX jest wykorzystywana do lokalizowania, zliczania i obrazowania tego typu nanocząstek, które wprowadzono do tkanek w celach medycznych.
