Jakie tajemnice kryją się w skarbach wikingów znalezionych na polskich terenach?
Naukowcy z NCBJ przeprowadzili analizy fizykochemiczne srebrnej biżuterii słowiańskiej wykonanej z użyciem techniki granulacji i filigranu. Dzięki badaniom udało się prześledzić procesy i techniki lutowania artefaktów wchodzących w skład skarbów, będących elementem tradycji wikińskiej. Polska kolekcja muzealna znalezisk typu skarby wczesnośredniowieczne stanowi drugi co do wielkości zbiór na świecie.
Naukowcy z Narodowego Centrum Badań Jądrowych, we współpracy z badaczami z różnych dziedzin, pracują nad archeometrycznym opracowaniem zabytków wczesnośredniowiecznych, wykonanych ze stopów srebra. Skupiają się nad badaniem pochodzenia i sposobu wykonania zabytków wchodzących w skład skarbów. Skarby to depozyty srebra – monety, sztabki i ozdoby, często w formie siekanej, składane w naczyniu w ziemi. Jest to tradycja zaczerpnięta z kultury i wierzeń Wikingów. Obecnie w Polsce odnaleziono i zainwentaryzowano w muzeach około 600 skarbów i cały czas ich przybywa.
Jest to materiał liczniejszy od odnalezionego dotychczas w Skandynawii lądowej, przy czym na Gotlandii, zwanej wyspą skarbów, liczebność odnalezionych skarbów wynosi 800 sztuk. Zjawisko chowania skarbów występuje również na terenie dawnej Rusi Kijowskiej, która była, podobnie jak tereny władztwa wczesnopiastowskiego, związana z tradycjami i podbojami wikińskimi. W okresie kształtowania się państwa polskiego (900-1039) skarby, prócz ceramiki i śladów osadnictwa, stanowią unikalny materiał źródłowy dla historii. Brak jest z tego okresu cmentarzysk, które pojawiają się na terenie Polski dopiero wraz z ugruntowaniem się chrześcijaństwa. Brak jest również z tego okresu wystarczającej liczby źródeł pisanych. Toteż badanie dostępnego materiału archeologicznego, jakim są liczne skarby, ma za zadanie przybliżenie funkcjonowania gospodarki kruszcowej i rozchodzenia się myśli technologicznej podczas tworzenia się pierwszego władztwa Piastów.

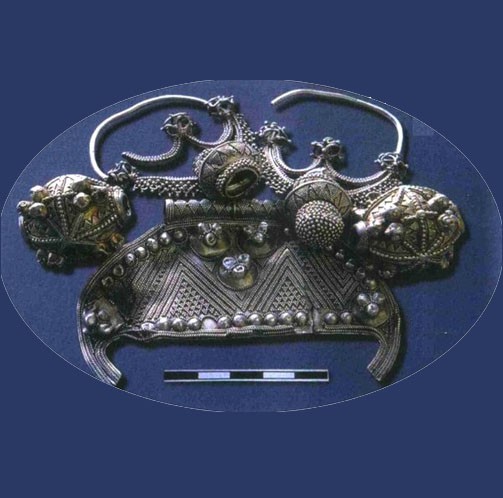

Jako element badań nad skarbami naukowcy z NCBJ wykonali analizy fizykochemiczne srebrnej biżuterii wykonanej z użyciem techniki granulacji i filigranu (małe granulki i tasiemki mocowane do bazy ozdoby) znalezionej na ziemiach w Wielkopolsce. Technika ta ma swoje źródła w sztuce bizantyjskiej, przejętej później przez złotników wielkomorawskich, a ozdoby znajdywane w skarbach wczesnośredniowiecznych są jej ostatnim przejawem kontynuacji. Badaniom poddano 5 wisiorków o księżycowym kształcie – tzw. Lunuli, pochodzących ze skarbu odnalezionego w latach 30-tych XX wieku w Obrze Nowej (miejscowości położonej między Wrocławiem a Poznaniem). Należą one do zbiorów Państwowego Muzeum Archeologicznego w Warszawie.
Lunule stanowią element sztuki złotniczej, charakterystycznej dla obszarów wschodnich – dawnej Rusi Kijowskiej, i są związane z funkcjonowaniem horyzontu złotnictwa słowiańskiego. Do tej pory ozdoby wczesnośredniowieczne były rozważane głównie w kontekście typologicznym, a wstępne badania technologiczne serii ozdób (nie zawierającej fragmentów lunuli) pochodzących ze skarbów odnalezionych w Słuszkowie i Rajskowie (woj. wielkopolskie) oraz w Stojkowie (woj. zachodniopomorskie) opisano w 20191 na łamach czasopisma Archaeological and Anthropological Sciences. Badania obejmowały zabytki przynależne do trzech grup złotniczych: zachodniosłowiańskiej, post-morawskiej i skandynawskiej.
Wykazały możliwość wyróżnienia dwóch typów lutowania ornamentu do powierzchni: fizycznego (z użyciem lutu metalicznego na bazie miedzi) – w przypadku grupy zachodniosłowiańskiej i chemicznego (z użyciem lutu chemicznego bazującego na różnych związkach miedzi ze znacznym stopniem utlenienia) – dla pozostałych grup. Badania pochodzenia surowca srebrowego, użytego do produkcji ozdób z trzech wspomnianych skarbów, z użyciem analizy stosunków izotopowych ołowiu, wskazują na dominację kruszcu azjatyckiego, pozyskanego z przetopu monet arabskich (dirhemów), będących licznym materiałem wchodzącym w skład skarbów, a pozyskiwanym poprzez wymianę handlową w dobie średniowiecza.
W przypadku lunuli z Obry Nowej badacze, stosując szersze spektrum technik instrumentalnych, przyjrzeli się bliżej sposobowi lutowania, służącemu do przytwierdzenia zdobień (granulek i tasiemek) do powierzchni biżuterii. W badaniach tych, prócz typowych narzędzi mikroskopowych tj. skaningowej mikroskopii elektronowej z mikroanalizą rentgenowską i mikroskopii optycznej, wykorzystano spektroskopię mikro-Ramana i dyfrakcję rentgenowską.
Badania potwierdziły wykorzystanie, jako głównego składnika lutów, związków na bazie miedzi z dodatkiem kleju żywicznego (co wynika z obecności węgla w obszarach lutowania). W miejscu łączenia granulek z bazą w widmach ramanowskich zarejestrowano sygnały od amorficznego węgla, podobnego do bitumenu. Naukowcy donoszą, że jest to pozostałość po termicznej obróbce kleju żywicznego, użytego jako formę mocowania/przyklejania malutkiego ornamentu do podłoża w procesie lutowania chemicznego. Obecność węgla została również potwierdzona przy użyciu dyfrakcji rentgenowskiej wykonanej dla próbki lutu.
Ponadto obszary lutowania są utlenione, a innymi składnikami mieszaniny lutującej prócz miedzi są ołów, z dodatkiem cyny, cynku, wapnia, fosforu oraz krzemu. Składniki te rozlane są po całej powierzchni artefaktów. Jest to efekt lutowania w stosunkowo wysokiej temperaturze (do 800oC), aczkolwiek odkryto wytrącenia lutu wokół mocowanych ornamentów. Z obecności ołowiu wraz z wapniem, fosforem i alkaliami w mikro-obszarach lutowania, naukowcy wywnioskowali, iż do mieszaniny lutowniczej mogła być dodawana glejta (nieoczyszczony tlenek ołowiu), który jest formą uzyskiwaną m.in. w procesie rafinacji srebra. Złoża srebrowe często współwystępują z ołowiem i cynkiem. Dodatkowo ołów jest dodawany w procesie kupelacji do oczyszczania srebra. Wobec czego zawsze metalurgia srebra jest nierozerwalnie związana z metalurgią ołowiu, a jak wykazały badania również i w złotnictwie.
Do tej pory nie rozpatrywano ołowiu jako składnika w procesie lutowania chemicznego, jego obecność pomijano, jako dodatek złożowy. Pewna ciekawostka, której naukowcy się dopatrzyli w trakcie badań wiąże się właśnie z użyciem glejty ołowianej, jako składnika mieszaniny lutującej. Nawiązuje ono bowiem do przepisu 11 zaczerpniętego z przewodnika po dawnym warsztacie złotniczym, zbioru receptur lutowniczych, z X Papirusu Lejdejskiego*. Dodanie niskotopliwego ołowiu do stopu srebra czy złota (znana są również antyczne złote ozdoby wykonane w technice granulacji, zaś receptury opisane w źródłach historycznych dotyczą lutowania złota, ale stosują się też do srebra) powoduje nadtopienie i zniekształcenia powierzchni w rejonie lutowanym – efekt ten również zaobserwowano na powierzchni lunul. Dodatkowo, zgodnie z przepisem wspomnianym w X Papirusie z Leiden oraz w recepturach opisywanych przez Pliniusza Starszego, dodatek miedzi oraz cyny w mieszance lutowniczej najprawdopodobniej wywodzi się ze stopów opartych na miedzi, takich jak brąz z domieszką cynku.
Badania sposobu lutowania ornamentów na ozdobach wchodzących w skład skarbów stanowią duże wyzwanie dla warsztatu konwencjonalnych badań materiałowych – mówi kierownik projektu dr Ewelina Miśta-Jakubowska z NCBJ. Obecny skład zabytków jest efektem wielu przemian wtórnych, takich jak procesy korozyjne, a potem konserwacja, która często źle przeprowadzona wręcz uniemożliwia prowadzenie badań technologicznych w sposób nieniszczący. Już na etapie produkcji, mieszania surowców w procesie cieplnym, skład mieszaniny lutującej zmienia się względem produktów wyjściowych. Później skład chemiczny zostaje zmieniony „czasem” i konserwacją. W efekcie do badań mamy do dyspozycji zabytek charakteryzujący się znacznym stopniem niejednorodności strukturalnej i chemicznej. W interpretacji wyników badań nad sposobami lutowania granulatu i filigranu należy brać pod uwagę wszystkie te zmienne.
Mimo trudności, przed którymi stają naukowcy zajmujący się wczesnośredniowiecznymi technikami złotnictwa, analiza składu lutu wykorzystywanego w takiej ornamentacji jest bardzo ważna. Jako, że ilość znalezisk rośnie, a liczba technik badawczych się wciąż poszerza, zyskujemy dużo materiału porównawczego. Dane te mogą być wykorzystane do prześledzenia przepływu technologii w tym okresie, a co za tym idzie odtworzenia elementu gospodarki kruszcowej w okresie formowania się polskiej państwowości. Wyniki przedstawione w niniejszej publikacji otwierają nowy rozdział w badaniach ornamentacji z wczesnośredniowiecznych skarbów polskich – dodaje dr Miśta.
Naukowcy zapowiadają, że w przyszłości dane zostaną uzupełnione o badania izotopowe ołowiu, srebra i cyny, celem zaproponowania pochodzenia kruszcu, w tym ołowiu będącego składnikiem lutowania. Dalsze badania są realizowane m.in. we współpracy z Muzeum Narodowym w Szczecinie, Muzeum Narodowym w Kielcach, Muzeum Pierwszych Piastów oraz z laboratorium geochemicznym w Juniata Collegue w Stanach Zjednoczonych.
Komentarze (0)
