Nanotechnologiczny glukometr

| Medycyna
Jeff Goecker, Discovery Park, Purdue University

Nie tak dawno pisaliśmy o miniaturowym ciśnieniomierzu, który swobodnie mieści się we wnętrzu tętnicy udowej. Tym razem badacze z Uniwersytetu Purdue proponują nanotechnologiczny implant pozwalający na pomiar innego ważnego parametru - poziomu glukozy we krwi.

Urządzenie wykorzystuje niezwykle wysokie przewodnictwo elektryczne węglowych nanorurek oraz tzw. biokompatybilność złota, czyli brak zdolności organizmu do jego wykrycia i uruchomienia reakcji immunologicznej. Jak twierdzą autorzy prototypu, pozwala on na osiągnięcie precyzji pomiaru niespotykanej dotąd w urządzeniach o podobnym stopniu miniaturyzacji.

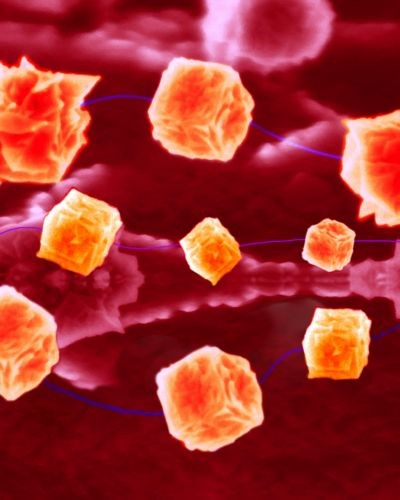

Produkcja układu zachodzi w kilku etapach. Wyjściowym materiałem do jego wytwarzania jest bloczek wykonany z glinu posiadający wyjątkową, porowatą strukturę, powstający na warstewce tytanu. Kolejny proces polega na wytworzeniu ultraczystych, cienkościennych węglowych nanorurek (cienkie granatowe linie biegnące w poprzek obrazka), które "wyrastają" z pokrytego tytanem dna porów na powierzchnię kanalików.

Do powstającej sieci nanorurek przykłada się napięcie, które umożliwia odkładanie się metalu - palladu, które tworzą miniaturowe kryształy na powierzchni sensora (są to widoczne na zdjęciu żółte struktury o kostkowatym kształcie) oraz wewnątrz kanalików. Na jego powierzchni jest z kolei odkładane złoto, które służy jako biokompatybilna baza dla elementu wykrywającego bezpośrednio poziom glukozy.

Ostatnią warstwę, przyłączoną do powierzchni czujnika, stanowi enzym - oksydaza glukozy. Przeprowadza ona rozkład glukozy do kwasu glukonowego i nadtlenku wodoru (wody utlenionej). Ta ostatnia rozpada się błyskawicznie z wytworzeniem tlenu oraz dwóch rodzajów jonów: kationów wodorowych H+ oraz anionu tlenowego O2-.

Wytworzone jony posiadają ładunek elektryczny, więc ich wytwarzanie objawia się jako zmiana napięcia elektrycznego mierzonego na elektrodach wchodzących w skład urządzenia. To właśnie ilość powstających jonów służy do oceny stężenia glukozy znajdującej się w badanym roztworze.

Jak twierdzą badacze z Uniwersytetu Purdue, ich wynalazek jest w stanie wykryć glukozę o stężeniu aż pięciokrotnie niższym, niż inne miniaturowe detektory. Co więcej, urządzenie jest tak małe (najmniejsza jego wersja ma wymiary 0,5 x 0,5 mm), że możliwe jest instalowanie go we wnętrzu naczyń krwionośnych. Teoretycznie umożliwia to wykonywanie pomiarów stężenia cukru w róznych miejscach ciała i w różnych typach naczyń krwionośnych, dzięki czemu ocena stanu zdrowia cukrzyka mogłaby być znacznie bardziej wnikliwa, niż obecnie.

Konstrukcja sensora jest wysoce uniwersalna i pozwala na przyłączenie różnych enzymów, które mogłyby wykrywać wiele rodzajów substancji obecnych w krwi czy dowolnym innym roztworze. Potencjalne zastosowanie dla podobnych platform jest więc niemal nieograniczone. Wcześniej konieczne będzie jednak ich przetestowanie i dopuszczenie do użytku, co może zająć nawet kilka lat.
