Nauka o niezawodności: dlaczego jedne laptopy żyją 3 lata, a inne 10
Każdy, kto kupił kiedyś laptopa za tysiąc złotych z marketu i patrzył, jak po dwóch latach rozpada się w rękach — pęka zawias, wypadają klawisze, bateria puchnie — zadawał sobie to pytanie. I każdy, kto widział dziesięcioletniego ThinkPada, który po przejściu przez trzech właścicieli wciąż pracuje bez zarzutu, zadawał sobie pytanie odwrotne. Dlaczego pozornie podobne urządzenia — ten sam procesor, podobny ekran, zbliżona masa — mają tak dramatycznie różną żywotność? Odpowiedź nie leży w magii ani w marketingu. Leży w inżynierii niezawodności — dziedzinie nauki, która zajmuje się przewidywaniem, mierzeniem i projektowaniem trwałości urządzeń. I która wyjaśnia przy okazji, dlaczego rynek używanego sprzętu biznesowego ma solidne, naukowe podstawy.
Krzywa wannowa, czyli matematyka awarii
Fundamentem inżynierii niezawodności jest tak zwana krzywa wannowa (bathtub curve) — wykres intensywności awarii urządzenia w funkcji czasu, którego kształt przypomina przekrój wanny. Krzywa ma trzy charakterystyczne fazy. Pierwsza to okres „śmiertelności niemowlęcej" (infant mortality) — na początku życia urządzenia intensywność awarii jest podwyższona, bo ujawniają się wady produkcyjne: zimne luty, wadliwe komponenty z dolnej części rozkładu jakości, błędy montażu. Druga faza to długi, płaski okres życia użytecznego, w którym awarie zdarzają się rzadko i losowo. Trzecia faza to okres zużycia (wear-out), gdy elementy zaczynają osiągać kres swojej żywotności fizycznej i intensywność awarii znów rośnie.
Z krzywej wannowej płynie kontrintuicyjny, ale dobrze udokumentowany wniosek: urządzenie elektroniczne, które przepracowało bezawaryjnie dwa-trzy lata, jest statystycznie mniej awaryjne niż urządzenie fabrycznie nowe. Przeszło już przez fazę śmiertelności niemowlęcej — wady produkcyjne, jeśli istniały, zdążyły się ujawnić — a do fazy zużycia ma jeszcze daleko, o ile zostało zaprojektowane z odpowiednim zapasem. To „o ile" jest kluczowe i prowadzi nas do drugiego pojęcia: projektowanej żywotności.
MTBF — projektowanie trwałości na desce kreślarskiej
Producenci elektroniki posługują się wskaźnikiem MTBF (Mean Time Between Failures — średni czas między awariami), wyrażanym w godzinach pracy. I tu zaczyna się prawdziwa różnica między klasami sprzętu. Laptop konsumencki z niskiej półki projektowany jest z założeniem eksploatacji rzędu kilku godzin dziennie przez okres gwarancji plus rozsądny margines — typowo daje to projektowaną żywotność trzech-czterech lat umiarkowanego użytkowania. Laptop klasy biznesowej projektowany jest pod kontrakty korporacyjne, w których urządzenie pracuje osiem do dziesięciu godzin dziennie przez pięć dni w tygodniu — i ma wytrzymać pełny cykl leasingowy z zapasem. Stąd deklarowane wartości MTBF dla sprzętu biznesowego są wielokrotnie wyższe niż dla konsumenckiego.
Ta różnica nie bierze się z powietrza — wynika z konkretnych decyzji inżynierskich na poziomie komponentów. Weźmy kondensatory, jedne z najczęściej zawodzących elementów elektroniki. W tanich konstrukcjach stosuje się kondensatory elektrolityczne z ciekłym elektrolitem, który z czasem wysycha — to klasyczna przyczyna „puchnięcia" i awarii płyt głównych. W sprzęcie klasy biznesowej standardem są kondensatory polimerowe ze stałym elektrolitem, których żywotność jest kilkukrotnie dłuższa, a degradacja znacznie wolniejsza. Podobne różnice dotyczą tranzystorów sekcji zasilania, jakości laminatu płyty głównej, grubości ścieżek miedzianych czy systemów chłodzenia projektowanych z zapasem termicznym.
Ciekawostka inżynierska: temperatura jest największym wrogiem elektroniki. Reguła Arrheniusa, stosowana w inżynierii niezawodności, mówi w uproszczeniu, że każde 10°C wzrostu temperatury pracy w przybliżeniu podwaja tempo degradacji komponentów elektronicznych. Dlatego przewymiarowane chłodzenie w sprzęcie biznesowym to nie fanaberia — to bezpośrednia inwestycja w żywotność.
Skutki tych decyzji projektowych widać dziś na rynku wtórnym. Cały rynek poleasingowych laptopów klasy biznesowej istnieje właśnie dlatego, że sprzęt projektowany na pięć-siedem lat intensywnej eksploatacji korporacyjnej po dwóch-trzech latach pierwszego cyklu życia zachowuje większość swojego zapasu niezawodności. Z perspektywy krzywej wannowej taki egzemplarz znajduje się w najkorzystniejszym punkcie swojego życia: za sobą ma fazę śmiertelności niemowlęcej, przed sobą — lata płaskiego, niskiego ryzyka awarii.
© AG.pl
Inżynieria materiałowa: magnez, węgiel i fizyka zawiasu
Drugi obszar, w którym nauka tłumaczy różnicę żywotności, to inżynieria materiałowa obudów i elementów mechanicznych. Najbardziej obciążonym mechanicznie elementem laptopa jest zawias ekranu — typowy użytkownik otwiera i zamyka komputer kilka do kilkunastu razy dziennie, co przez pięć lat daje dziesiątki tysięcy cykli. W tanich konstrukcjach zawias mocowany jest wkrętami bezpośrednio w plastik obudowy — tworzywo ABS z czasem ulega zmęczeniu materiałowemu, mikropęknięcia propagują wokół punktów mocowania i zawias dosłownie wyrywa się z obudowy. To jedna z najczęstszych przyczyn śmierci tanich laptopów.
W konstrukcjach klasy biznesowej zawiasy mocowane są w metalowych klatkach zintegrowanych ze szkieletem urządzenia, a same obudowy wykonywane są ze stopów magnezu, aluminium lub kompozytów z włóknem węglowym. Stopy magnezu — o gęstości około jednej trzeciej gęstości stali przy zachowaniu wysokiej sztywności właściwej — pozwalają budować lekkie chassis odporne na skręcanie, które chroni płytę główną przed naprężeniami mechanicznymi przy przenoszeniu czy przypadkowych uderzeniach. To istotne, bo naprężenia płyty głównej to cichy zabójca elektroniki — mikropęknięcia lutów kulowych pod układami BGA rozwijają się latami, prowadząc do pozornie „bezprzyczynowych" awarii.

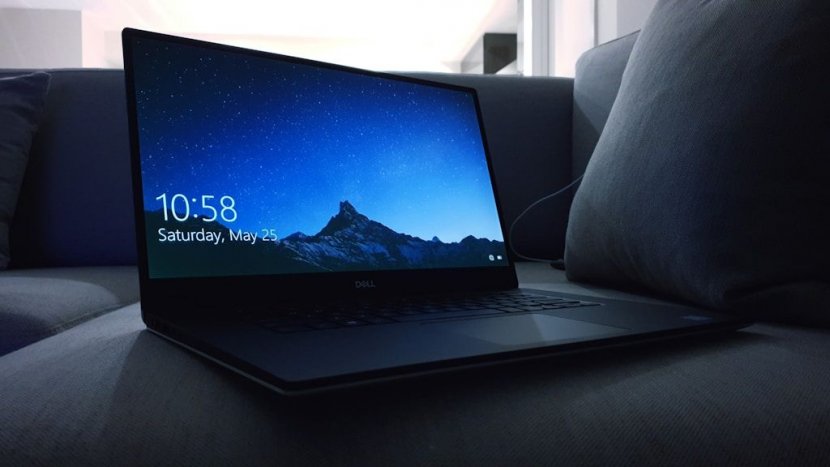

Te zasady konstrukcyjne dobrze ilustruje seria, która od lat jest punktem odniesienia w segmencie biznesowym. Poleasingowe laptopy Dell Latitude projektowane według norm korporacyjnych wykorzystują właśnie magnezowe szkielety, metalowe klatki zawiasów, klawiatury z kanałami odprowadzającymi rozlane płyny oraz wspomniane kondensatory polimerowe — i to te cechy konstrukcyjne, niewidoczne w tabelce ze specyfikacją procesora, decydują o tym, że egzemplarze z rynku wtórnego rutynowo pracują po siedem-dziesięć lat od daty produkcji.
MIL-STD-810H: jak wojsko testuje elektronikę
Skoro różnice konstrukcyjne są realne, to jak je obiektywnie zmierzyć? Branża posługuje się tu metodologią zapożyczoną z wojskowości — amerykańską normą MIL-STD-810H, opracowaną pierwotnie przez Departament Obrony USA do testowania sprzętu wojskowego. Norma definiuje kilkadziesiąt procedur testowych symulujących ekstremalne warunki eksploatacji: wibracje o określonych widmach częstotliwości, udary mechaniczne, upadki z określonej wysokości na każdą krawędź i narożnik, pracę w skrajnych temperaturach od minus kilkudziesięciu do plus kilkudziesięciu stopni, szok termiczny, wilgotność, pył, piasek, niskie ciśnienie atmosferyczne symulujące transport lotniczy.
Co istotne — producenci sprzętu biznesowego nie traktują tej normy marketingowo, lecz poddają swoje konstrukcje rzeczywistym testom w certyfikowanych laboratoriach. Przykładowo poleasingowe laptopy Lenovo ThinkPad testowane według MIL-STD-810H przechodzą w fazie projektowej ponad dwadzieścia procedur tej normy oraz dodatkowe, wewnętrzne testy producenta — wielokrotne cykle otwierania zawiasu liczone w dziesiątkach tysięcy powtórzeń, naciski na pokrywę ekranu symulujące ściśnięcie w przepełnionym plecaku, zalanie klawiatury określoną objętością cieczy. Konstrukcja, która przejdzie taki reżim testowy, ma fizyczny, mierzalny zapas wytrzymałości — i właśnie ten zapas konsumuje przez kolejne lata drugi i trzeci właściciel urządzenia.
Drugie życie elektroniki — nauka spotyka ekonomię
Wszystko, co opisaliśmy wyżej — krzywa wannowa, wysokie MTBF, materiały konstrukcyjne z zapasem, reżim testowy MIL-STD — składa się na naukowe uzasadnienie zjawiska, które na naszych oczach urosło do rangi istotnego segmentu rynku: profesjonalnego obrotu używanym sprzętem klasy biznesowej. Sprzęt wracający z korporacyjnych umów leasingowych po dwóch-trzech latach trafia do wyspecjalizowanych firm, gdzie przechodzi proces refurbishingu — diagnostykę, czyszczenie, certyfikowane usuwanie danych, wymianę elementów eksploatacyjnych i ponowną klasyfikację jakościową.
Z perspektywy inżynierii niezawodności proces ten ma głęboki sens: urządzenie znajdujące się w płaskiej, najbezpieczniejszej części krzywej wannowej otrzymuje świeży start — z nowym systemem, przetestowanymi podzespołami i gwarancją — zamiast trafić do strumienia elektroodpadów. Szczegółowo cały ten proces, krok po kroku, opisuje branżowy materiał refurbished — co to znaczy i dlaczego poleasingowy laptop jest bezpieczniejszy, niż myślisz — wyjaśniając między innymi, dlaczego z punktu widzenia statystyki awaryjności sprawdzony egzemplarz klasy biznesowej bywa pewniejszym wyborem niż fabrycznie nowe urządzenie konsumenckie, które dopiero wchodzi w fazę śmiertelności niemowlęcej.
Jest w tym także wymiar środowiskowy, który nauka coraz precyzyjniej kwantyfikuje. Analizy cyklu życia (LCA — Life Cycle Assessment) elektroniki pokazują konsekwentnie, że zdecydowana większość śladu węglowego laptopa powstaje na etapie produkcji — wydobycia surowców, rafinacji metali, produkcji półprzewodników — a nie podczas użytkowania. Każdy rok wydłużenia życia istniejącego urządzenia to uniknięta produkcja nowego, czyli realna, mierzalna redukcja emisji i zużycia surowców, w tym pierwiastków ziem rzadkich, których pozyskiwanie należy do najbardziej obciążających środowisko procesów przemysłowych.
© AG.pl
Wnioski: trwałość to nie przypadek, to projekt
Wróćmy do pytania z tytułu. Dlaczego jedne laptopy żyją trzy lata, a inne dziesięć? Bo trwałość nie jest kwestią szczęścia, lecz sumą setek decyzji inżynierskich: doboru kondensatorów, klasy laminatu, materiału obudowy, konstrukcji zawiasu, zapasu termicznego chłodzenia, reżimu testów prototypów. Te decyzje kosztują — dlatego sprzęt klasy biznesowej jest w dniu premiery wyraźnie droższy od konsumenckiego. Ale te same decyzje sprawiają, że jego wartość użytkowa nie kończy się wraz z pierwszym właścicielem.
Inżynieria niezawodności daje nam narzędzia, by tę trwałość rozumieć, mierzyć i — jako świadomi konsumenci — wykorzystywać. Krzywa wannowa podpowiada, że sprawdzony sprzęt z rynku wtórnego bywa statystycznie bezpieczniejszym wyborem, niż podpowiada intuicja. Normy testowe pozwalają odróżnić realną wytrzymałość od marketingu. A analizy cyklu życia dodają do rachunku ekonomicznego wymiar środowiskowy. W świecie, który produkuje rocznie dziesiątki milionów ton elektroodpadów, nauka o tym, jak długo naprawdę może żyć dobrze zaprojektowane urządzenie, przestaje być ciekawostką — staje się wiedzą praktyczną o realnych konsekwencja
