Tranzystorowe dwa w jednym

Specjaliści z niemieckiej firmy Namlab GmbH stworzyli podstawy tranzystora polowego, który za pomocą sygnału elektrycznego można rekonfigurować tak, by działał jak tranzystor typu p lub typu n.

Koncepcyjny uniwersalny tranzystor został opisany w artykule w Nano Letters. Niemcy zaprezentowali teoretyczne założenia tranzystora, jednak twierdzą, że bez najmniejszych problemów można zbudować takie urządzenie za pomocą technologii CMOS.

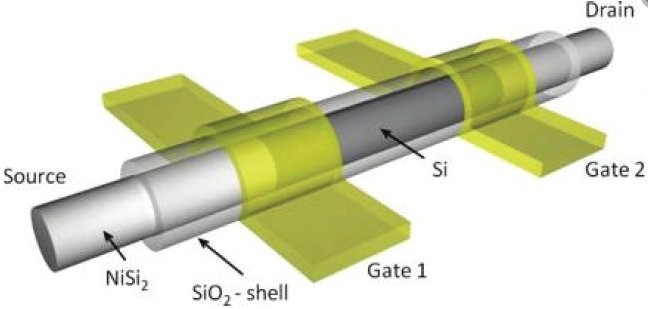

Nowy tranzystor składa się z pojedynczego nanokabla o strukturze metal-półprzewodnik-metal, otoczonego dwutlenkiem krzemu. Elektrony i dziury przepływają ze źródła na jednym końcu nanokabla przez dwie bramki do drenu. Bramki w różny sposób kontrolują ruch elektronów i dziur. Jedna z nich decyduje o trybie pracy tranzystora wybierając, czy wykorzystuje elektrony czy dziury. Druga z nich kontroluje ich przepływ dobierając odpowiednio rezystancję.

Niemcy zaprezentowali zatem całkowicie inne podejście niż spotykamy we współczesnych tranzystorach. Obecnie o tym, czy tranzystor będzie typu p czy n decyduje się na etapie produkcji za pomocą odpowiednich domieszek. Raz wybrany typ nie może już być zmieniony.

W rekonfigurowalnym tranzystorze napięcie przyłożone do jednej z bramek decyduje o jego typie. Bariera Schottky’ego, która powstaje na styku metalu i półprzewodnika blokuje albo dziury, albo elektrony. Gdy zablokowane są elektrony, dziury przepływają i mamy do czynienia z tranzystorem typu p. Nieco inne napięcie spowoduje, że zablokowane zostaną dziury, a możliwy będzie ruch elektronów.

Taki tranzystor może przeprowadzać operacje logiczne właściwe dla tranzystorów p i n. To z kolei oznacza, że może je zastąpić, co pozwoli na zmniejszenie liczby tranzystorów w układzie bez ograniczania jego funkcjonalności. Za tym idzie możliwość produkcji mniejszych układów scalonych, zużywających mniej energii i łatwiejszych oraz tańszych w chłodzeniu.
