Oryginalny rower trójkołowy – projekt studenta Politechniki Krakowskiej
Jak zwykłego składaka zamienić w stabilny rower trójkołowy dla seniora albo przechyłową wyścigówkę dla nastolatka - pomysł na to ma student Politechniki Krakowskiej (PK) Wojciech Janas.
Dzięki zaprojektowanym przez niego specjalnym nakładkom zwykły jednoślad można zamienić w nowy pojazd trójkołowy na zakupy albo ekstremalne przygody. Projekty powstały w ramach prac inżynierskiej i magisterskiej studenta Politechniki Krakowskiej.
Przechyłowy rower został zgłoszony do ochrony wzorem użytkowym w Urzędzie Patentowym RP.
Stworzenie pojazdu trójkołowego było najpierw pomysłem na pracę inżynierską. Główną ideą była możliwość przerobienia zwykłego roweru na pojazd trójkołowy, który jest stabilniejszy, a jego użytkowanie przynosi więcej przyjemności osobom w każdym wieku. Przeróbka miała się odbywać bez jakichkolwiek zmian w konstrukcji roweru – powiedział, cytowany w materiałach prasowych Wojciech Janas.
Jak dodał w swoim pomyśle wzorował się na francuskim pojeździe Kiffy, z tą różnicą, że francuski rower jest produkowany, jako gotowy trójkołowiec. Tymczasem konstrukcja z Politechniki miała łatwo przechodzić w z dwu– w trzykołową i odwrotnie. W pracy inżynierskiej student PK przedstawił pomysł oparty na dołączeniu do roweru dwukołowej dostawki.

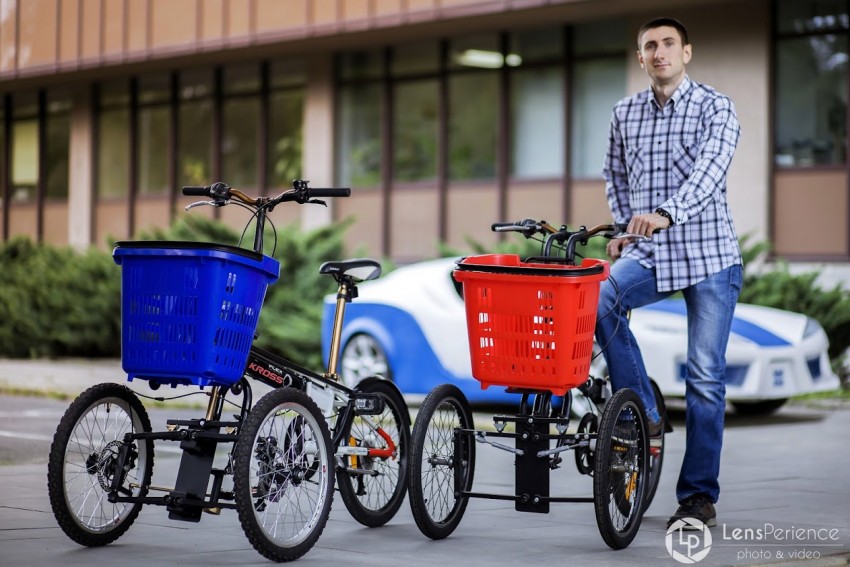

Młody konstruktor podkreślił, że jego rozwiązanie jest jak dotąd niespotykane w rowerach trójkołowych. Wyjaśnił: Montaż całości ogranicza się do dwóch czynności – zdemontowania przedniego koła, w miejsce którego mocowana jest dostawka za pomocą szybkozamykacza oraz przymocowania konstrukcji do kierownicy. Pojazd zbudowany jest w układzie tadpole – dwa koła z przodu i jedno koło z tyłu. Obracając kierownicą obracamy jednocześnie całą konstrukcją, dzięki czemu można zmieniać kierunek jazdy. Zastosowano zawieszenie z podwójnymi wahaczami równej długości. Zastosowana belka ustalająca utrzymująca wahacze w żądanej pozycji i powoduje, że chwilowy środek obrotu trójkołowca znajduje się na ziemi, tak jak w tradycyjnym rowerze.
Pojazd wyposażony jest również w demontowany koszyk zakupowy, co podnosi jego funkcjonalność w warunkach miejskich.
We właśnie obronionej pracy magisterskiej student PK, we współpracy z promotorem prof. Witoldem Grzegożkiem, rozwinął swój pomysł, przy czym aktualna pozostała główna idea - by w konstrukcji dwukołowca nie wprowadzać żadnych zmian.
Wykorzystaliśmy zawieszenie z poprzedniego pojazdu, modyfikując układ wahaczy na trójkątny. Pozostawiono koncepcję belki ustalającej. Modernizacji uległ natomiast sposób, w jaki pojazd skręca. Wzorując się na pojeździe AddBike, rower wyposażono w bardziej zaawansowany zwrotniczy układ kierowniczy. Oznacza to, że koła pojazdu skręcają tak, jak w samochodzie. Wpłynęło to na poprawę odczuć z jazdy rowerem, powodując większą łatwość w manewrowaniu – powiedział Janas.
Komentarze (4)
AlexiaX, 17 lipca 2018, 00:57
Jakoś mnie to nie przekonuje i nie wróżę temu powodzenia. Trójkołowe rowery dla seniorów można bez problemu kupić na Allegro, tyle że 2 koła mają z tyłu. Kierowanie rowerem, który ma dwa koła i kosz na zakupy z przodu jakoś nie wydaje mi się wygodne. Możliwość zmiany na rower dwukołowy też wydaje mi się średnio potrzebna. Zazwyczaj każdy z domowników ma swój rower, a ciągłe dodawanie i odejmowanie tej przystawki, to jednak musi być trochę uciążliwe. Na ogół im bardziej coś skomplikowane, tym mniej chętnie się tego używa. Miałabym również obawy, co do trwałości takiego roweru. No i pewnie cena też nie będzie najniższa. Trudno jednak ocenić po samym opisie
Ksen, 17 lipca 2018, 08:32
Allegrowa cena najnowszego trójkołowca Rehtime to ok. 1,5 tys zł. Jeśli nakładka będzie tańsza o przynajmniej 500 zł i pozwoli na przerobienie mojego starego składaka, to chętnie ją kupię
Heimo, 17 lipca 2018, 08:57
Trójkołowy rower z dwoma kołami z tyłu ma kilka problemów. Pierwszy to konieczność stosowania mechanizmu różnicowego na tylnych kołach. Są one napędzane (więc w tanim rozwiązaniu są spięte na sztywno albo napędzane jest tylko jedno koło) przez co albo jazda jest niezbyt stabilna albo podczas skręcania w jednym z kierunków trzeba kilkukrotnie obrócić pedałami, w przeciwnym mniej niż pół obrotu za to z dużą siłą, większość ludzi z osłabioną motoryką ma z tym problem. Po drugie rower taki jest niestabilny przy zjazdach z krawężników czy małych pochyleń oraz przy skrętach przy większej prędkości. Osoba z osłabioną motoryką może przewrócić się na bok (pod skosem).
Nakładka o której jest napisane w artykule rozwiązuje problem komplikacji opisany w pkt 1, natomiast dzięki wahaczowemu zawieszeniu przedniej pary kół rozwiązuje problem nr 2 (przynajmniej w dużej części).
AlexiaX, 17 lipca 2018, 14:28
OK, przekonaliście mnie. Dlatego właśnie pisałam, że mi się wydaje. Nigdy nie miałam do czynienia z trójkołowym rowerem, więc nie wiedziałam że 2 koła z tyłu sprawiają problemy. Jeździłam tylko na zwykłym rowerze i jakoś mi się wydało, że kierowanie z dwoma kołami z przodu i jeszcze torbą z zakupami musi być niewygodne. Jak wtedy właśnie wjechać na krawężnik? Normalnie podrywam przednie koło do góry, a tu mamy 2 i jeszcze ciężkie zakupy, a rower przeznaczony dla osób, które raczej nie dysponują wielką siłą...
Rowerowiec, 19 lipca 2018, 12:27
Kiedyś pracowałem w serwisie i miałem do naprawy rower trójkołowy z kołami skrętnymi z przodu. Zrobiony na listwie podobnie jak w ciągniku. W zakręty wchodził super i pod krawężniki dawał sobie radę lepiej niż normalny rower. A tutaj mamy jeszcze przechył i to już w ogóle musi działać lepiej. Ten mój niestety nie miał wychylenia i opony szybko się zużywały na zakrętach i objawiało się to większymi oporami przy skręcie, bo koła dążyły do prostowania. Konstrukcja była niezbyt sztywna.
