Pokój jak ładowarka bezprzewodowa. Naładujemy smartfon w dowolnym punkcie mieszkania?
Systemy bezprzewodowego ładowania uwalniają nas od kabli i konieczności pamiętania, gdzie zostawiliśmy ładowarkę. Wciąż jednak musimy mieć dostęp do maty czy stacji ładującej, a komercyjnie dostępne systemy zwykle ograniczają się do możliwości bezprzewodowego ładowania smartfonów czy szczoteczek elektrycznych. Jednak na Uniwersytecie Tokijskim powstał system, który pozwala na bezpieczne ładowanie urządzeń w dowolnym miejscu pomieszczenia. Co więcej, system jest skalowany do tego stopnia, że w wielkie stacje ładowania można zamieniać np. całe fabryki czy magazyny.
Wczesne próby bezprzewodowego przesyłania energii polegały na wykorzystaniu promieniowania elektromagnetycznego np. w formie mikrofal.Jednak ich wykorzystanie jest niebezpieczne. Współcześnie technologie takie znacznie udoskonalono i to do tego stopnia, że trwają prace nad bezprzewodowym przesyłaniem energii pozyskiwanej z przestrzeni kosmicznej. Jednak tego typu systemy wymagają stosowania zespołów anten oraz złożonych urządzeń do śledzenia pozycji odbiornika.
Znacznie bezpieczniejszym sposobem przesyłania energii jest wykorzystanie magnetycznego sprzężenia indukcyjnego. Tutaj jednak pojawia się problem gwałtownego spadku natężenia pola magnetycznego wraz z odległością. Dlatego też ładowany smartfon musi leżeć na macie ładującej lub zaraz obok niej.

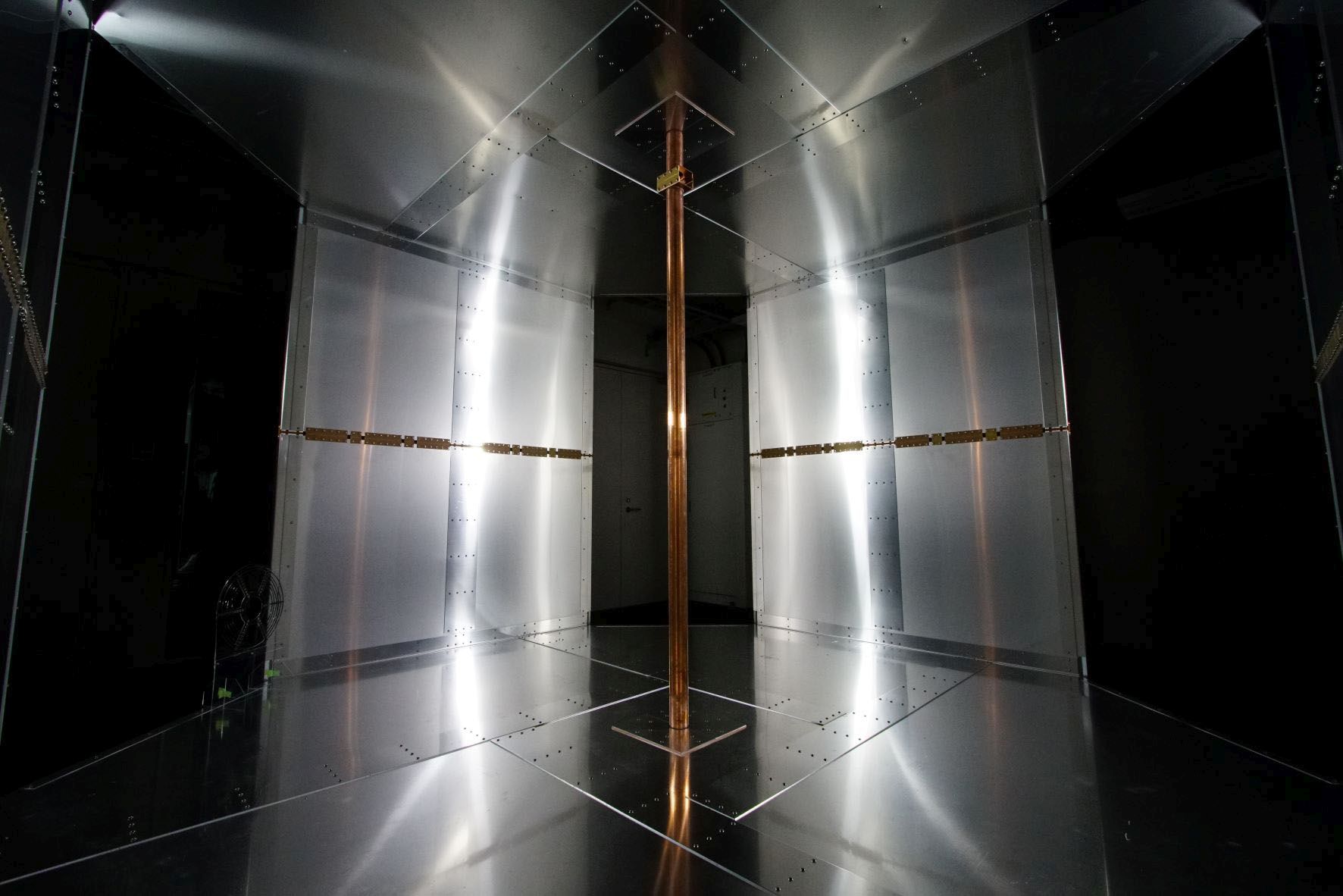

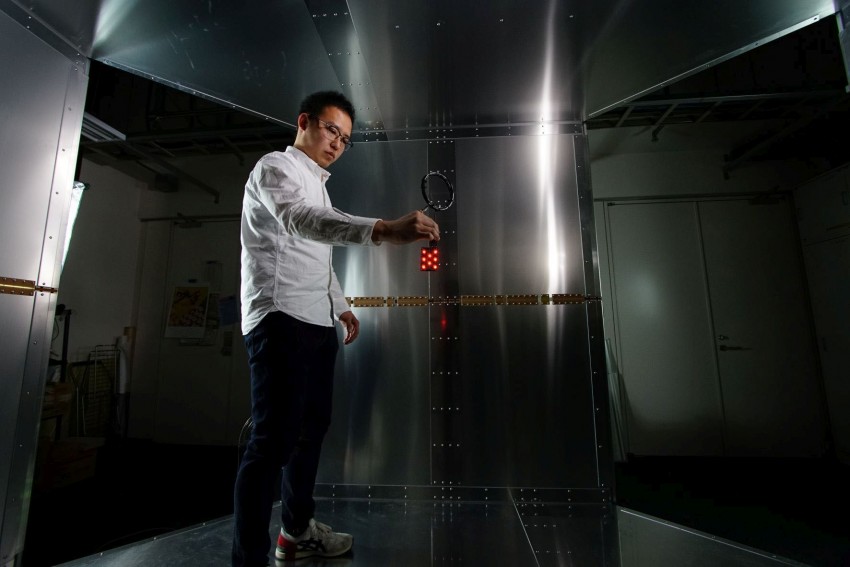

Główny autor wspomnianych badań badań, doktor Takuya Sasatani z Wydziału Inżynierii Elektrycznej i Systemów Informacyjnych oraz jego koledzy – Yoshihiro Kawahara z Uniwersytetu Tokijskiego i Alanson P. Sample z University of Michigan – opracowali technikę nazwaną kwazistatycznym rezonansem wnękowym (QSCR – uasistatic cavity resonance). Korzysta ona z przewodzących powierzchni wbudowanych w ściany pomieszczenia oraz przewodzącym słupem na jego środku. Razem tworzą one trójwymiarowe pole magnetyczne, które ładuje urządzenia dzięki dołączonym do nich niewielkim odbiornikom. Te będzie można, oczywiście, wbudować w same urządzenia. Naukowcy wybudowali na potrzeby badań niewielki aluminiowy pokój testowy o wymiarach 3x3x2 metry i wykazali, że są w stanie zasilać w dowolnym jego miejscu smartfony, żarówki czy wentylatory. Niezależnie od tego, jak są ustawione meble czy gdzie znajdują się ludzie.
Nasze rozwiązanie pozwala na dostarczenie dziesiątków watów mocy w dowolnym miejscu pomieszczenia. Inne technologie nie dają takich możliwości. W porównaniu z obecnie stosowanymi matami czy stacjami ładującymi, mamy tutaj pełną swobodę jeśli chodzi o pozycję ładowanego urządzenia, mówi Sasatani.
Jednym z problemów, które musieli pokonać była likwidacja szkodliwego pola elektrycznego. Poradzili sobie z tym problemem umieszczając we wnękach w ścianach rodzaj kondensatorów, dzięki którym ich urządzenie generowało pole magnetyczne „wydobywające się” ze ścian, a pole elektryczne zostało uwięzione w kondensatorach. Kolejnym wyzwaniem było zapewnienie obecności pola magnetycznego w każdym miejscu pokoju. Badacze uzyskali to tworząc liczne pola 3D. Jedno z nich było generowane z kolumny w centrum pokoju, inne znajdowały się w rogach.
Efektywność energetyczna takiego rozwiązania przekracza 37% w dowolnym miejscu pomieszczenia. Testy bezpieczeństwa pokazały, że system może dostarczyć do dowolnego punktu pokoju co najmniej 50 watów, bez przekraczania zaleceń dotyczących natężenia pola elektromagnetycznego. Jednak Sasatani przyznaje, że przeprowadzono bardzo wstępne badania i konieczne są bardziej szczegółowe eksperymenty, by sprawdzić, czy system jest bezpieczny.
Mimo, że QSCR znajduje się dopiero na wstępnych etapach rozwoju, niewykluczone że w przyszłości ta lub podobne technologie zrewolucjonizują nasze życie. Dzięki nim bowiem możliwe byłoby umieszczenie komputerów, inteligentnych urządzeń czy robotów w dowolnym punkcie pomieszczenia, bez potrzeby pamiętania o ich ładowaniu. Jednym z poważnych wyzwań, przed którymi może stanąć nowa technologia jest konieczność dostosowania już istniejących pomieszczeń. O ile nowe budynki można by projektować i wznosić z myślą o użyciu ich jako wielkich bezprzewodowych ładowarek, to istniejące wymagałyby poważnych przeróbek. Sasatani jest jednak optymistą. Być może w przyszłości powstaną odpowiednie przewodzące farby i wystarczy pomalować już istniejące pomieszczenie, stwierdza.
Szczegółowy opis technologii znajdziemy na łamach Nature Electronics.
